ثلاجة مكيف النترا 2016 – 2020 | طريقة الفك والتركيب

ثلاجة مكيف النترا (Evaporator) وهي رديتر صغير داخل طبلون السيارة توفر الهواء البارد لنظام التكييف .

أحد أكثر المواقف المحبطة التي يمكن أن يعاني منها أي مالك لسيارة النترا هو تعطل مكيف السيارة في أيام الصيف الحارة .

يتكون نظام التكييف من عدة مكونات يجب أن تعمل معاً بسلاسة لتحويل الهواء الدافئ إلى بارد ومن هذه الأجزاء ثلاجة مكيف النترا والتي قد تستمر بالعمل لعدة سنوات متواصلة إلا أن المشاكل يمكن أن تظهر في كثير من الأحيان دون سابق إنذار .

يتم تبريد ثلاجة مكيف النترا بواسطة غاز الفريون القادم من بلف الثلاجة، بمجرد مرور غاز الفريون بهيئته السائلة عبر البلف ينخفض ضغطه فيبدأ في الغليان .

أثناء استمراره في الغليان تمتص ثلاجة المكيف الحرارة التي تمر فوق الأنابيب والزعانف ونتيجة لذلك يتحول غاز الفريون بهيئته السائلة إلى الحالة الغازية مرة أخرى فيبرد الهواء .

يتم بعد ذلك دفع الهواء البارد بواسطة مروحة المكيف نحو فتحات مكيف السيارة .

ذات صلة : اسباب ضعف مكيف السيارة .

ماهي أسباب تلف ثلاجة المكيف ؟

ثلاجة مكيف النترا
ثلاجة مكيف النترا 2016 - 2020 | طريقة الفك والتركيب
  • التسريب الخارجي بالتوصيلات الخارجية بسبب تلف الأختام وهي الدوائر المطاطية التي تمنع تسرب غاز الفريون منها، بمرور الوقت تبدأ بالتلف ويتسرب الغاز منها .
  • التسريب الداخلي يحدث بسبب التآكل، وذلك لعدم وجود فلتر مكيف السيارة أو بسبب اهماله وعدم استبداله بانتظام .
  • تسريب داخلي يحدث في الاتصال بين الملف وقلب الثلاجة .

إذا تم الكشف عن وجود تسرب لغاز الفريون فإن استبدال الثلاجة يكون ضرورياً .

يستخدم بعض الأشخاص مادة مانعة للتسرب لإصلاح التسريب، ولكن هذا الأمر حل مؤقت في حال كان التسريب صغيراً جداً .

ماهي علامات تلف ثلاجة مكيف النترا ؟

علامات تلف ثلاجة مكيف النترا
ثلاجة مكيف النترا 2016 - 2020 | طريقة الفك والتركيب
  • ضعف التبريد .
  • رائحة غريبة عند استخدام مكيف السيارة .
  • الكمبروسر لا يعمل .
  • سماع صوت تنسيم عند تشغيل مكيف السيارة .
  • الهواء الخارج من فتحات مكيف المعاون أكثر برودة من فتحات مكيف السائق .

طريقة فك وتركيب ثلاجة مكيف النترا 2016 – 2020

  • أدر مفتاح الإشعال إلى وضع إيقاف التشغيل وافصل كابل البطارية السالب .
فصل سلك البطارية السالب
ثلاجة مكيف النترا 2016 - 2020 | طريقة الفك والتركيب
  • عندما يبرد المحرك قم بتصريف غاز الفريون من خلال بلف التعبئة لخرطوم الضغط المنخفض .
  • قم بإزالة الغطاء العلوي بين محرك السيارة والزجاج الأمامي .
  • أزل الأغطية المطاطية على صواميل أذرع المساحات .
الأغطية المطاطية
ثلاجة مكيف النترا 2016 - 2020 | طريقة الفك والتركيب
  • قم بفك صواميل التثبيت وإزالة ذراع المساحة .
  • مقدار شد عزم الدوران : 22.6 ~ 26.5 نانومتر (2.3 ~ 2.7 كجم / متر ، 16.6 ~ 19.5 رطل-قدم)
صواميل التثبيت
ثلاجة مكيف النترا 2016 - 2020 | طريقة الفك والتركيب
  • باستخدام مفك البراغي قم بإزالة الغطاء الجانبي .
الغطاء الجانبي
ثلاجة مكيف النترا 2016 - 2020 | طريقة الفك والتركيب
  • افصل الخرطوم المتصل بقربة المساحات كما في الشكل (A) .
  • انزع المسامير البلاستيكية ثم ارفع الغطاء العلوي كما في الشكل (B) .
ارفع الغطاء العلوي
ثلاجة مكيف النترا 2016 - 2020 | طريقة الفك والتركيب
  • قم بفك مسامير بلف ثلاجة مكيف النترا
  • بعد فك المسامير قم بتغطية الخطوط فور فصلها لتجنب التلوث بالرطوبة والغبار واستبدل الحقات المطاطية بأخرى جديدة عند اعادة التركيب .
  • مقدار شد عزم الدوران : 8.8 ~ 13.7 نانومتر (0.9 ~ 1.4 كجم / متر ، 6.5 ~ 10.1 رطل / قدم)
بلف ثلاجة مكيف النترا
ثلاجة مكيف النترا 2016 - 2020 | طريقة الفك والتركيب
  • افصل خراطيم دفاية السيارة (سوف يسقط القليل من سائل تبريد المحرك) .
  • اجعل الخراطيم موجهة للأعلى دائماً وضع عليها لاصق ملون لمعرفة اتجاه كل واحد منهما عند اعادة التركيب .
خراطيم دفاية السيارة
ثلاجة مكيف النترا 2016 - 2020 | طريقة الفك والتركيب
  • تأكد من عدم ترك سائل التبريد ينسكب على الأجزاء الكهربائية أو الأسطح المطلية وفي حالة انسكاب سائل التبريد اشطفه على الفور .
  • قم بفك مسامير التثبيت اسفل الغطاء العلوي بين محرك السيارة والزجاج الأمامي .
مسامير التثبيت اسفل الغطاء العلوي
ثلاجة مكيف النترا 2016 - 2020 | طريقة الفك والتركيب
  • قم بإزالة الكونسول الوسطي .
  • لإزالة عصا القير والبطانة السفلية اسحب كلاهما لأعلى .
عصا القير
ثلاجة مكيف النترا 2016 - 2020 | طريقة الفك والتركيب
  • قم بإزالة السجادة المطاطية كما في الشكل (A) .
السجادة المطاطية
ثلاجة مكيف النترا 2016 - 2020 | طريقة الفك والتركيب
  • باستخدام مفك براغي (قم بلف شريط واقي حوله لمنع تلف المكونات) قم بإزالة الغطاء العلوي للكونسول الوسطي .
الغطاء العلوي للكونسول الوسطي
ثلاجة مكيف النترا 2016 - 2020 | طريقة الفك والتركيب
  • افصل الأفياش من الغطاء العلوي .
الأفياش من الغطاء العلوي
ثلاجة مكيف النترا 2016 - 2020 | طريقة الفك والتركيب
  • باستخدام مفك البراغي قم بإزالة الديكور .
الديكور المحيط
ثلاجة مكيف النترا 2016 - 2020 | طريقة الفك والتركيب
  • باستخدام مفك البراغي قم بإزالة غطاء يد الجلنط .
غطاء يد الجلنط
ثلاجة مكيف النترا 2016 - 2020 | طريقة الفك والتركيب
  • قم بإزالة المفرش الموجود بصندوق التخزين الوسطي .
المفرش الموجود بصندوق التخزين الوسطي
ثلاجة مكيف النترا 2016 - 2020 | طريقة الفك والتركيب
  • بعد فك مسامير وبراغي التثبيت قم بإزالة المجموعة برفعها من الخلف .
مجموعة الكونسول الوسطي
ثلاجة مكيف النترا 2016 - 2020 | طريقة الفك والتركيب
  • افصل الموصلات كما في الشكل (A) .
افصل الموصلات
ثلاجة مكيف النترا 2016 - 2020 | طريقة الفك والتركيب
  • قم بفك براغي التثبيت وقم بإزالة المجموعة الأمامية الكاملة لوحدة التحكم .
المجموعة الأمامية
ثلاجة مكيف النترا 2016 - 2020 | طريقة الفك والتركيب
  • قم بإزالة الأغطية السفلية والجانبية .
  • باستخدام مفك البراغي قم بإزالة حواف الأبواب الأمامية .
الأغطية السفلية
ثلاجة مكيف النترا 2016 - 2020 | طريقة الفك والتركيب
  • باستخدام المفك (B) قم بإزالة مقبض تحرير غطاء المحرك (A) .
تحرير غطاء المحرك
ثلاجة مكيف النترا 2016 - 2020 | طريقة الفك والتركيب
  • قم بإزالة جلد الهواء الجانبية من الأبواب الأمامية بعناية .
  • باستخدام مفك البراغي قم بإزالة الحافة الجانبية (A) لكلا الجانبين .
  • باستخدام مفك البراغي قم بإزالة الغطاء الجانبي للطبلون لكلا الجانبين .
  • قم بفك براغي التثبيت وقم بإزالة الغطاء السفلي للطبلون .
الغطاء السفلي للطبلون
ثلاجة مكيف النترا 2016 - 2020 | طريقة الفك والتركيب
  • افصل الموصلات كما في الشكل .
ثلاجة مكيف النترا 2016 - 2020 | طريقة الفك والتركيب
ثلاجة مكيف النترا 2016 - 2020 | طريقة الفك والتركيب
  • قم بإزالة جانبي الدعامة الأمامية .
  • لإزالة الدعامة الأمامية يجب استخدام أداة خاصة كما في الشكل أدناه .
  • بعد رفع الدعامة الأمامية قليلاً ووضع الأداة بها قم بإزالة مشبك التثبيت عن طريق سحبه .
الدعامة الأمامية
ثلاجة مكيف النترا 2016 - 2020 | طريقة الفك والتركيب
  • قم بإزالة الدعامات الأمامية لكلا الجانبين .
الدعامات الأمامية لكلا الجانبين
ثلاجة مكيف النترا 2016 - 2020 | طريقة الفك والتركيب
  • قم بإزالة مجموعة عصا القير .
  • افصل الفيش (B) من مجموعة عصا القير .
  • انزع مشبك التثبيت (A) من المجموعة .
  • قم بفك البراغي ثم ضع المجموعة على جنبها .
  • مقدار شد عزم الدوران : 8.8 ~ 13.7 نانومتر (0.9 ~ 1.4 كجم / متر ، 6.5 ~ 10.1 رطل-قدم)
مجموعة عصا القير
ثلاجة مكيف النترا 2016 - 2020 | طريقة الفك والتركيب
  • قم بإزالة مجرى الهواء الخلفي .
مجرى الهواء الخلفي
ثلاجة مكيف النترا 2016 - 2020 | طريقة الفك والتركيب
  • انزع مفرش الأرضية للحصول على مساحة لإزالة مجرى الهواء الخلفي .
  • قم بفك صواميل التثبيت وإزالة مجرى الهواء .
  • افصل الأفياش الكهربائية وخرطوم التصريف .
  • افصل فيش وحدة التحكم في الوسائد الهوائية كما في الشكل التالي .
فيش وحدة التحكم في الوسائد الهوائية
ثلاجة مكيف النترا 2016 - 2020 | طريقة الفك والتركيب
  • افصل الأفياش المتصلة بعلبة الفيوزات .
الأفياش المتصلة بعلبة الفيوزات
ثلاجة مكيف النترا 2016 - 2020 | طريقة الفك والتركيب
  • افصل مجموعة الأفياش الموجود في كلا الجانبين اسفل الطبلون .
الأفياش الموجودة اسفل الطبلون
ثلاجة مكيف النترا 2016 - 2020 | طريقة الفك والتركيب
  • افصل الموصلات ومشابك التركيب في كلا الجانبين خلف الدعامات الأمامية .
  • قم بإزالة خرطوم التصريف .
خرطوم التصريف
ثلاجة مكيف النترا 2016 - 2020 | طريقة الفك والتركيب
  • قم بفك براغي مروحة المكيف وعمود الدركسون .
  • قم بفك مسامير مروحة المكيف .
  • مقدار شد عزم الدوران : 3.9 ~ 5.9 نانومتر (0.4 ~ 0.6 كجم / متر ، 2.9 ~ 4.3 رطل / قدم)
  • قم بفك البرغي (A) ثم افصل ترس عمود الدركسون عن تروس الدودة .
  • مقدار شد عزم الدوران : 32.4 ~ 37.3 نيوتن متر (3.3 ~ 3.8 كجم / متر ، 23.9 ~ 27.5 رطل-قدم)
  • قم بقفل عجلة القيادة في الموضع الأمامي المستقيم لمنع تلف الكابل الداخلي لشريحة الدركسون .
  • عند التجميع أدخل زعنفة القرش في فتحة يورك المشتركة كما هو موضح أدناه .

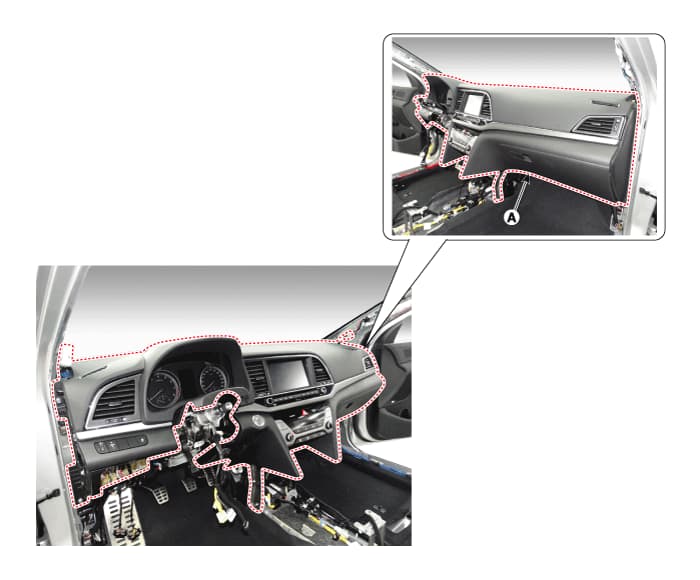

  • بعد فك البراغي والصواميل، قم عبر مساعدة شخص ما بسحب الطبلون من الجانبين معاً وقلبه على المقاعد .
الطبلون
ثلاجة مكيف النترا 2016 - 2020 | طريقة الفك والتركيب
  • قم بتغيير ثلاجة مكيف النترا
  • قم بإزالة العلبة السفلية بعد فك مسامير التثبيت .
العلبة السفلية لثلاجة مكيف النترا
ثلاجة مكيف النترا 2016 - 2020 | طريقة الفك والتركيب
  • ثلاجة مكيف النترا 2016 - 2020 | طريقة الفك والتركيباسحب ثلاجة مكيف النترا من الوحدة .
ثلاجة مكيف النترا
ثلاجة مكيف النترا 2016 - 2020 | طريقة الفك والتركيب
  • لاعادة التركيب قم بعكس إجراء الإزالة .
  • تأكد بعد ذلك من عدم وجود تسرب للهواء .
  • قم بتفريغ التنظام من الهواء والرطوبة واشحنه بغاز الفريون R-134a واختبر اداءه .
شحن النظام
ثلاجة مكيف النترا 2016 - 2020 | طريقة الفك والتركيب
