نظام التكييف

حساس الكمبروسر: أهم وظائفه، علامات تلفه الشائعة، وأسباب عطله وكيفية إصلاحه

يُعد حساس الكمبروسر (Compressor Control Valve) قلب نظام تكييف السيارة الحديث، إذ يتحكم بدقة في أداء ضاغط التكييف عبر تنظيم تدفّق وضغط غاز الفريون داخله. أي خلل في هذا الصمام الذكي ينعكس فورًا على برودة المقصورة؛ فيظهر ضعف التبريد أو توقّف الكمبروسر بالكامل، لتصبح القيادة مرهقة خصوصًا في أجوائنا الحارّة.

في هذا الدليل الشامل سنتعرّف إلى وظيفة حساس الكمبروسر التفصيلية، العلامات التي تكشف عطله قبل تفاقم المشكلة، أبرز أسباب تلفه، وأفضل طرق فحصه واستبداله لضمان تكييف فعّال واستهلاك وقود اقتصادي

ما هو حساس الكمبروسر؟

وظيفة حساس الكمبروسر

حساس الكمبروسر ـ المعروف باسم بلف التحكم في الضاغط (Compressor Control Valve) هو مكون كهروميكانيكي يُثبَّت بجسم الكمبروسر، ويتولى ضبط تدفق فريون السيارة وزيت التشحيم لحظة بلحظة في منظومة التبريد. وبفضل هذا الصمام الذكي يستطيع نظام التكييف الموازنة بين تبريد المقصورة واستهلاك الوقود وحماية مكوّنات الضاغط من الإجهاد.

آلية العمل باختصار

  1. استشعار الحمل الحراري
    وحدة التحكّم الإلكتروني (ECU) تقيس درجة حرارة المقصورة وضغط الفريون.

  2. توليد إشارة كهربائية
    تُرسل ECU إشارة PWM (عرض نبضة متغيّر) إلى حساس الكمبروسر.

  3. تعديل سعة الضاغط
    يستجيب الصمام للإشارة فيغيّر موضع مكبسه الداخلي، فيزيد أو يقلّل تدفق الفريون والزيت.

  4. استقرار الضغط والتبريد
    يتحقق ضغط مثالي يضمن تبريدًا ثابتًا مع أدنى استهلاك للطاقة.

لماذا يُعتبر حساس الكمبروسر مكوّنًا حاسمًا؟

  • كفاءة تبريد فورية: يرفع الأداء عند الحاجة القصوى ويخفضه عند برودة الجو أو السرعات العالية.

  • توفير الوقود: يقلّل الحمل على المحرّك بخفض عمل الكمبروسر حين يُكتفى بتبريد معتدل.

  • إطالة عمر الضاغط: يمنع تراكم الضغط والزيت الزائدين داخل الضاغط، ما يقلّل التآكل والحرارة.

  • راحة ركّاب محسّنة: يحدّ من الاهتزازات و“فصل” الضاغط المفاجئ، فيمنح تشغيلًا سلسًا وهادئًا.

أنواع صمامات التحكم في الكمبروسر

النوع آلية التحكم الميزة الأبرز الاستخدام الشائع
إلكتروني (E-CV) إشارة PWM من ECU دقّة عالية واستجابة سريعة أغلب السيارات الحديثة
ميكانيكي (M-CV) ضغط زيت داخلي بساطة ومتانة بعض الضواغط الدوّارة القديمة
ثنائي المنفذ (2-Port CV) بوابتان للتحكم في السحب والدفع ضبط سعة واسع النطاق أنظمة التبريد المتغيّر السعة

تتلخّص وظيفة حساس الكمبروسر في التحكم الذكي بسعة الضاغط لحظة-بلحظة، لكنه يؤدي عمليًا أربع مهام جوهرية تجعل نظام التكييف يعمل بأعلى كفاءة ويطيل عمر الكمبروسر:

  1. تنظيم ضغط الفريون داخل الضاغط

    • يفتح الصمام أو يُضيّق مجراه لضبط كمية الفريون والزيت الداخلة إلى حجرة الضغط.

    • يحافظ على ضغط ثابت يتناسب مع حرارة المقصورة وسرعة المحرّك، ما يمنع ارتفاع الضغط المُدمّر أو الهبوط المسبّب لضعف التبريد.

  2. تغيير سعة الضاغط ديناميكيًا

    • عبر إشارة PWM من وحدة التحكّم الإلكترونية (ECU)، يُغيّر الصمام زاوية لوحة التيلت/موضع المكبس داخل الكمبروسر ذي السعة المتغيرة.

    • النتيجة: زيادة السعة (Stroke) عند الحاجة لتبريد سريع، وتقليلها عند برودة الجو أو السير بسرعة ثابتة لتوفير الوقود.

  3. تقليل الحمل على المحرّك واستهلاك الوقود

    • عندما لا تكون هناك حاجة لتبريد قوي، يقلّل الصمام سعة الضاغط، فينخفض العزم المسحوب من المحرّك.

    • هذا التعديل المستمر يوفّر استهلاك الوقود بنسبة قد تصل إلى 15 % مقارنة بالضواغط ذات السعة الثابتة.

  4. حماية الكمبروسر ومكوّنات دائرة التبريد

    • يمنع تراكم الضغط والزيت الزائدين داخل الضاغط، ما يقلّل الاحتكاك والحرارة الداخلية.

    • يحدّ من “فصل” الضاغط المفاجئ ويفضّل خفض السعة تدريجيًا، فيقلّ الاهتزاز والضجيج ويطول العمر الافتراضي للكمبروسر.

أعراض تلف حساس الكمبروسر

أعراض تلف حساس الكمبروسر

عندما يتعطّل حساس الكمبروسر يفقد الضاغط قدرته على ضبط سَعَته، فتظهر سلسلة متتابعة من الأعراض. فيما يلي تفصيل موسَّع لكل عَرَض، مع تفسير فني لسببه وما يوحي إليه أثناء التشخيص:

1. ضعف التبريد ثم انقطاعه التدريجي

كيف يبدو؟

  • يبدأ التبريد قويًّا بعد تشغيل المكيّف، ثم يدفـأ الهواء خلال دقائق.

  • عند إعادة تشغيل المحرّك يبرد قليلًا ثم يختفي مجدّدًا.

التفسير الفني
صمام التحكم يتوقف في وضع شبه-مغلق؛ يقل تدفّق الفريون تدريجيًا، فينخفض الضغط المنخفض (Low-Side) ويضيع فرق الضغط اللازم للتشغيل المستقر.

السبب المحتمل

احتمال انسداد ميكانيكي داخل الصمام أو تَكَسُّر نابِض التحيّز الداخلي.

2. تكرار تشغيل/فصل الكمبروسر بسرعة (Rapid Cycling)

كيف يبدو؟

  • سماع “نقرة” تدوير الكلتش كل 3–5 ثوانٍ.

  • إبرة عدّاد الـRPM تهتز مع كل نقرة.

التفسير الفني
الـECU يحاول ضبط الضغط لكن الصمام يعلَق؛ يرتفع الضغط العالي بسرعة، فيأمر الـECU بفصل الضاغط حمايةً للنظام، ثم يعيد تشغيله فور انخفاض الضغط في دورة غير مستقرة.

السبب المحتمل

ملفّ الصمام استهلك أو تضرّر، أو تراكم برادة معدنية تعيقه عن الحركة السلسة.

3. اهتزازات وضجيج من الضاغط عند التعشيق

كيف يبدو؟

  • اهتزاز ملحوظ في دواسة الفرامل/الدركسيون.

  • صوت “خشونة” أو “طقطقة” لحظة التعشيق ثم يهدأ قليلًا.

التفسير الفني
الصمام لا يعدّل زاوية اللوحة المائلة (Swash Plate)؛ فيبدأ الضاغط على شوط عالٍ مفاجئ، فيُجهِد المحامل ويتولد ضجيج واهتزاز.

السبب المحتمل

تلف ميكانيكي أو انحناء دبوس قيادة الصمام (Pilot Pin).

4. زيادة ملموسة في استهلاك الوقود وقدرة المحرّك

كيف يبدو؟

  • صعود عدّاد استهلاك الوقود 10–20 ٪ عن المعتاد مع تشغيل الـA/C.

  • فقدان عزم خفيف خصوصًا عند الصعود أو التسارع.

التفسير الفني
الصمام يبقى في وضع فتح كامل ⇒ الضاغط يعمل بسعة قصوى معظم الوقت ⇒ حمولة مستمرة على المحرّك.

السبب المحتمل

ملف كهربائي مقطوع يجعل الصمام يظل مفتوحًا (Fail-Safe Fully Open).

5. أكواد أعطال مرتبطة بنظام A/C في فحص OBD-II

الكود الشائع دلالته علاقته بالصمام
P0530 مستشعر ضغط مكيف غير منطقي ناتج عن ضغط متقلب بسبب تعطل الصمام
P0538 ضغط المكيف مرتفع جدًّا الصمام لا يقلّل السعة فيرتفع الضغط العالي
U11B0 / U0293 فقدان اتصال وحدة تحكم A/C ماس في سلك تغذية الصمام أو ملف محترق

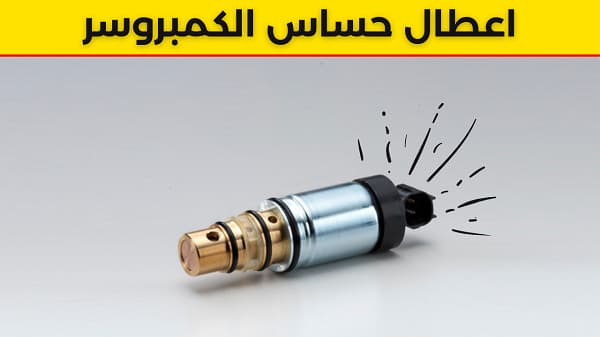

أسباب تعطل حساس الكمبروسر

أسباب تعطل حساس الكمبروسر

يتعرّض حساس الكمبروسر لعوامل ميكانيكية وكهربائية وبيئية متعدّدة تؤدي إلى تلفه أو فقدان دقّته تدريجيًا. فيما يأتي تفصيل مُنظَّم لأبرز الأسباب المحتملة، مع شرح آلية كل سبب وتأثيره على الصمام:

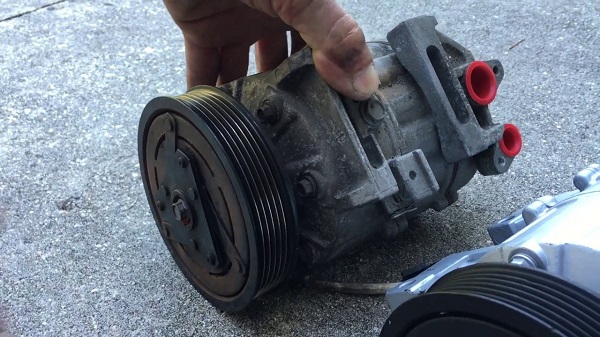

1. تراكم البرادة المعدنية داخل الكمبروسر

الوصف:
عندما يبدأ كمبروسر التكييف بالتآكل من الداخل – بسبب انخفاض زيت الكمبروسر أو التشغيل الجاف – تنتشر برادة معدنية دقيقة في دورة الفريون.

التأثير:

  • تعلق البرادة داخل مسارات الصمام الدقيقة (خصوصًا في المنفذ الشعري).

  • تؤدي إلى بطء استجابته أو توقفه في وضع مفتوح أو مغلق.

  • قد تؤدي إلى تجمده ميكانيكيًا (Stuck Valve).

ما يسببه؟
تلف داخلي للضاغط – عدم تغيير زيت الكمبروسر عند استبداله – فلاتر تالفة.

2. احتراق ملف الصمام الكهربائي

الوصف:
الصمام يحتوي على ملف نحاسي دقيق يتلقى إشارة PWM من وحدة التحكم. إذا احترق هذا الملف أو انقطع، يتوقف الصمام عن العمل كليًا.

الأسباب المحتملة:

  • ماس كهربائي في السلك الموصل.

  • خلل في وحدة التحكم (A/C ECU).

  • تقادم طبيعي أو ارتفاع حرارة التشغيل.

التأثير:

  • يبقى الصمام في وضعه الأخير (مفتوحًا بالكامل أو مغلقًا).

  • يختل أداء التكييف أو يتوقف نهائيًا.

  • قد تظهر أكواد مثل P0538 أو U0293.

3. انسداد ميكانيكي داخلي

الوصف:
يتعرض مكبس الصمام أو نابضه للانحشار بسبب الأوساخ أو التآكل، فيصبح غير قادر على التحرك بحرية.

الأسباب المحتملة:

  • عدم تنظيف دورة التكييف بعد استبدال الكمبروسر.

  • تسرّب رطوبة إلى الفريون مسببة صدأ داخلي.

  • استخدام زيت غير مناسب للكمبروسر.

التأثير:

  • استجابة بطيئة جدًا أو عدم استجابة لإشارات التحكم.

  • تبريد غير ثابت أو فقدان التبريد تمامًا.

4. استخدام فريون أو زيت غير مطابق للمواصفات

الوصف:
اختلاف نوع الفريون أو لزوجة الزيت قد يغيّر خصائص الضغط والتدفق داخل الضاغط.

التأثير على الصمام:

  • يُجبر الصمام على العمل خارج نطاق تصميمه.

  • يتسبب بضغط غير طبيعي على مكبسه أو يحجز الرذاذ الزيتي حوله.

  • يؤدي إلى تلف مبكر أو اهتزاز داخل الصمام.

5. مشاكل في إشارة التحكم الكهربائية (PWM Signal)

الوصف:
يتلقى الصمام إشارة نبضية من وحدة التحكم (عادة 5 فولت PWM). أي خلل في هذه الإشارة يمنع الصمام من ضبط سعة الضاغط بدقة.

الأسباب المحتملة:

  • قطع في أسلاك التوصيل.

  • خلل في وحدة التحكم بالمكيّف أو مستشعرات الحرارة والضغط.

  • ضعف في التوصيل الأرضي (Ground).

الأعراض المصاحبة:

  • تشغيل/فصل متكرر.

  • ضغط غير ثابت داخل النظام.

  • رموز خطأ كهربائية متقطعة.

6. تلف ميكانيكي في هيكل الصمام

الوصف:
تعرض الصمام لصدمة مباشرة أثناء الفك أو التركيب أو الضغط الزائد قد يؤدي إلى تشققه أو انحناء دبوسه الداخلي.

التأثير:

  • تسرب خفيف من جسم الصمام.

  • عدم إغلاق أو فتح الصمام بشكل صحيح.

  • ضجيج أو اهتزاز غير طبيعي في الكمبروسر.

جدول ملخّص لأسباب تعطل حساس الكمبروسر

السبب الرئيسي التوضيح الفني المختصر النتائج المحتملة على نظام التكييف
1. تراكم البرادة المعدنية تنتقل البرادة من الضاغط التالف وتعلق في مجرى الصمام استجابة بطيئة أو توقف كامل للصمام
2. احتراق ملف الصمام الكهربائي تلف الملف النحاسي نتيجة ماس كهربائي أو حرارة مفرطة الصمام يتوقف كليًا – لا تبريد أو ضعف شديد
3. انسداد ميكانيكي داخلي تآكل أو صدأ أو أوساخ داخلية تمنع حركة المكبس ضعف التبريد – صوت غريب من الضاغط – استجابة متقطعة
4. استخدام فريون أو زيت غير مناسب اختلاف في لزوجة الزيت أو خواص الفريون يؤدي لخلل في التوازن الحراري والضغط تلف تدريجي للصمام – اهتزاز أو ضغط غير مستقر
5. خلل في إشارة التحكم PWM تقطّع أو ضعف في الإشارة القادمة من وحدة التحكم (ECU) عدم تحكم دقيق بسعة الضاغط – تشغيل وفصل متكرر
6. تلف ميكانيكي في هيكل الصمام انحناء أو كسر أثناء التركيب أو نتيجة ضغط زائد تسرب فريون – صعوبة في تغيير سعة الضاغط – صوت أو اهتزاز

لفحص حساس الكمبروسر بدقة، يجب اتباع خطوات منهجية تجمع بين الفحص الكهربائي والميكانيكي بالإضافة إلى مراجعة أداء نظام التكييف ككل. فيما يلي طريقة الفحص بشكل مفصل:

1. الفحص البصري والميكانيكي

  • التفتيش الخارجي:

    • افحص الصمام بحثًا عن أي تشققات، تسرب زيت، أو تلف في الكابلات والموصلات الكهربائية.

    • تحقق من وجود أوساخ أو برادة معدنية على جسم الصمام أو حوله.

  • حركة المكبس (إن أمكن):

    • إذا كان الصمام قابلًا للفك، حاول تحريك المكبس أو لوحة التيلت يدويًا بحذر للتأكد من عدم وجود عائق ميكانيكي.

    • تحقق من وجود تآكل أو صدأ داخل المسارات.

2. فحص المقاومة الكهربائية للملف

  • استخدم جهاز الأفوميتر (Multimeter) على وضع قياس المقاومة (Ohm).
  • افصل الصمام عن النظام الكهربائي.
  • قم بقياس المقاومة بين طرفي الملف:
  • يجب أن تكون المقاومة ضمن المواصفات التقنية للموديل (عادة بين 3-10 أوم).
  • قراءة صفر أو مقاومة عالية جدًا تعني تلف الملف.

3. فحص إشارة التحكم (PWM Signal)

  • باستخدام جهاز Oscilloscope أو جهاز فحص متقدم:
  • راقب إشارة النبض (PWM) القادمة من وحدة التحكم إلى الصمام أثناء تشغيل المكيّف.
  • يجب أن تكون إشارة نظيفة ومنتظمة، مع تغير التردد أو العرض حسب سرعة المحرك ودرجة الحرارة.
  • في حالة عدم وجود إشارة أو تذبذب غير طبيعي، يكون العطل في وحدة التحكم أو الأسلاك.

4. اختبار الاستجابة أثناء التشغيل

  • مع تشغيل المحرك وتشغيل التكييف:

    • استمع لصمام التحكم، يجب أن تسمع صوت “طنين” خفيف يدل على تحرك المكبس.

    • استخدم جهاز فحص ضغط الفريون لقياس تغير الضغط داخل النظام، حيث يجب أن يتغير حسب إشارة التحكم.

  • إذا لم تطرأ تغييرات في الضغط أو لم تسمع صوت حركة، فالصمام قد يكون معطلاً ميكانيكيًا أو كهربائيًا.

5. فحص الأكواد البرمجية باستخدام جهاز OBD-II

  • اربط جهاز فحص الأعطال (OBD-II Scanner) بمقبس السيارة.

  • تحقق من وجود أكواد أعطال مرتبطة بنظام التكييف أو حساس الكمبروسر مثل:

    • P0530، P0538، أو رموز فقدان الاتصال.

  • وجود هذه الأكواد يعزز التشخيص بوجود مشكلة في الصمام أو وحدة التحكم.

6. تنظيف الصمام (اختياري قبل الاستبدال)

  • إذا كان الفحص يشير إلى تراكم أوساخ أو برادة معدنية:

    • يمكن تفكيك الصمام وتنظيفه بمواد خاصة دون إتلاف المكونات.

    • بعد التنظيف، يعاد تركيب الصمام ويعاد فحصه للتأكد من استعادة عمله.

نصائح للحفاظ على حساس الكمبروسر

نصائح للحفاظ على حساس الكمبروسر

للحفاظ على حساس الكمبروسر في أفضل حالة وضمان أداء مستدام لنظام تكييف السيارة، ينصح باتباع الإجراءات الوقائية التالية التي تقلل من فرص تعرضه للتلف وتعزز من عمره الافتراضي:

1. الاهتمام بالصيانة الدورية لنظام التكييف

  • قم بجدولة فحص وتنظيف شامل لدورة الفريون مرة على الأقل سنويًا.

  • استبدل فلتر المكثف أو علبة الفريون (Receiver Drier) بانتظام لتجنب دخول الأوساخ والرطوبة.

2. استخدام فريون وزيت كمبروسر مطابق للمواصفات

  • احرص على استخدام نوع الفريون والزيت الذي توصي به الشركة المصنعة للسيارة.

  • تغيير نوع الزيت أو الفريون دون معرفة قد يؤدي إلى تغيرات في الضغط داخل الكمبروسر وتلف الصمام.

3. تجنب تشغيل التكييف لفترات طويلة دون فترات توقف

  • تشغيل التكييف بشكل مستمر لفترات طويلة يزيد من حرارة النظام ويجهد حساس الكمبروسر.

  • من الأفضل إيقاف تشغيل التكييف بين الحين والآخر، خاصة في حالات التوقف الطويل.

4. عدم إهمال أصوات غير طبيعية أو تغير في أداء التكييف

  • في حال سماع أصوات غريبة من الكمبروسر أو ملاحظة ضعف التبريد المفاجئ، قم بالفحص فورًا.

  • التأخر في التشخيص قد يؤدي إلى تلف الصمام وأجزاء أخرى مكلفة.

5. التأكد من سلامة التوصيلات الكهربائية

  • تحقق من نظافة وصلات حساس الكمبروسر وعدم تعرضها للرطوبة أو التآكل.

  • نظافة التوصيلات تضمن وصول إشارة سليمة وتحكم دقيق.

6. تنظيف دورة الفريون بعد أي صيانة في الكمبروسر

  • عند استبدال كمبروسر المكيف أو أي مكون في نظام التكييف، يجب تنظيف دورة الفريون (Flushing) جيدًا.

  • هذا يمنع دخول الأوساخ والبرادة المعدنية إلى حساس الكمبروسر.

7. القيادة المعتدلة وتفادي الإجهاد الزائد للمحرك

  • القيادة بسرعة معتدلة وعدم الضغط الزائد على المحرك يحافظ على ثبات ضغط الفريون داخل النظام.

  • الضغط المفرط قد يضغط على حساس الكمبروسر ويقلل من عمره.

الخاتمة

يلعب حساس الكمبروسر دورًا أساسيًا في تشغيل نظام التكييف بكفاءة وحماية الكمبروسر من الأعطال. تجاهل أعراض تلف هذا الحساس قد يؤدي إلى مشاكل أكبر وتكاليف إصلاح مرتفعة. إذا لاحظت أي خلل في نظام التبريد، فابدأ بفحص حساس الكمبروسر كخطوة أولى.

المراجع

  • Electronic Variable Compressor Tester: اختبار حساس الكمبروسر من Robinair يتحقق إلكترونيًا من أداء صمام التحكم لضمان كفاءة التكييف.
