شريحة الدركسون: أهم 5 علامات تدل على تلفها وكيفية فحصها

تُعد شريحة الدركسون من المكونات الحيوية في نظام التوجيه داخل السيارة، إذ تقوم بنقل الإشارات الكهربائية بين الدركسون والمكونات الإلكترونية الأخرى مثل الوسادة الهوائية (الإيرباق)، البوري، وأزرار التحكم في الصوت ومثبت السرعة.
وعلى الرغم من صغر حجمها، فإن تلف شريحة الدركسون قد يؤدي إلى مشاكل خطيرة تتعلق بالأمان والأداء الوظيفي.

في هذا المقال، نستعرض أهم 5 علامات تدل على تلف شريحة الدركسون، ونوضح كيفية فحصها وتشخيصها بالشكل الصحيح لتفادي الأعطال المكلفة.

ما هي وظيفة شريحة الدركسون؟

الوظائف الرئيسية لشريحة الدركسون

شريحة الدركسون (Clock Spring) هي قطعة دائرية تُثبت خلف الدركسون، تحتوي على شريط مسطح من الأسلاك الملفوفة بشكل حلزوني.
تسمح هذه الشريحة بمرور التيار الكهربائي بين عجلة القيادة والمكونات الإلكترونية المتصلة بها دون انقطاع أثناء دوران المقود يمينًا ويسارًا.

الوظائف الرئيسية لشريحة الدركسون

تلعب شريحة البوري دورًا مهمًا في أنظمة الراحة والسلامة داخل السيارة. وفيما يلي جدول يوضح أهم وظائفها:

الوظيفة التوضيح
توصيل الوسادة الهوائية تنقل الإشارة الكهربائية لتفعيل Airbag في حالة التصادم.
تفعيل البوري (Horn) تنقل الإشارة عند الضغط على البوق في المقود.
تشغيل أزرار التحكم تمرر الأوامر من أزرار المقود إلى الأنظمة مثل الصوت، البلوتوث، مثبت السرعة.
الحفاظ على الاتصال تحافظ على سلاسة الاتصال حتى مع دوران المقود الكامل يمينًا أو يسارًا.

كيف تعمل شريحة الدركسون أثناء دوران المقود؟

عند تدوير عجلة القيادة، تتمدد الشريحة بشكل حلزوني لتسمح بمرور الإشارات دون انقطاع. وعند إعادة المقود إلى وضعه الأصلي، تعود الأسلاك إلى وضعها الحلزوني المدمج.

معلومة مهمة: إذا تم فك المقود أو الشريحة بطريقة غير صحيحة، قد تنفك الأسلاك من مكانها وتتلف الشريحة.

أهمية شريحة الدركسون في السلامة

  • تعتبر الوسادة الهوائية الأمامية للسائق مرتبطة مباشرة بشريحة الدركسون.

  • أي تلف في الشريحة يعني احتمال فشل الوسادة الهوائية في العمل أثناء الحوادث.

مكونات شريحة الدركسون

تتكون شريحة البوري من مجموعة مكونات كهربائية وميكانيكية دقيقة، تعمل بتناغم لنقل الإشارات من عجلة القيادة إلى الأنظمة الأخرى في السيارة. ورغم حجمها الصغير، إلا أنها معقدة ومصممة لتحمل الحركة المستمرة دون انقطاع.

المكونات الأساسية لشريحة الدركسون

المكون الوظيفة
الشريط الحلزوني عبارة عن سلك مسطح طويل ملفوف بشكل دائري يسمح بمرور التيار أثناء دوران المقود.
الهيكل الخارجي يُثبّت الشريحة خلف عجلة القيادة ويحمي المكونات الداخلية من الغبار والصدمات.
الموصلات الطرفية نقاط التوصيل التي تربط الشريحة بالأسلاك القادمة من وحدة التحكم والسيارات.
الغطاء الدوار الداخلي يسمح بمرونة حركة الشريط الداخلي مع دوران المقود.
علامة المحاذاة (علامة الصفر) تُستخدم لضبط الشريحة في وضعها الصحيح عند التركيب لتفادي التواء الشريط.

كيف تعمل هذه المكونات معًا؟

  • عند لف عجلة القيادة، يتحرك الغطاء الداخلي، مما يسمح للشريط الحلزوني بالتمدد أو الانكماش دون انقطاع الإشارة.

  • الموصلات الطرفية تنقل التيار إلى المكونات الأخرى مثل الوسادة الهوائية أو البوق.

  • يعمل الهيكل الخارجي كحماية ويمنع الغبار والرطوبة من الوصول إلى الدائرة.

ماذا يحدث عند تلف أحد المكونات؟

المكون المتلف العطل الناتج
الشريط الحلزوني فقدان الاتصال الكهربائي – تعطل الوسادة الهوائية أو البوق
الموصلات أو الفيش إشارات غير مستقرة أو انقطاع جزئي للأزرار
تلف الهيكل أو الغطاء احتكاك داخلي – صوت طقطقة عند تدوير المقود

اهم 5 علامات تدل على تلف شريحة الدركسون

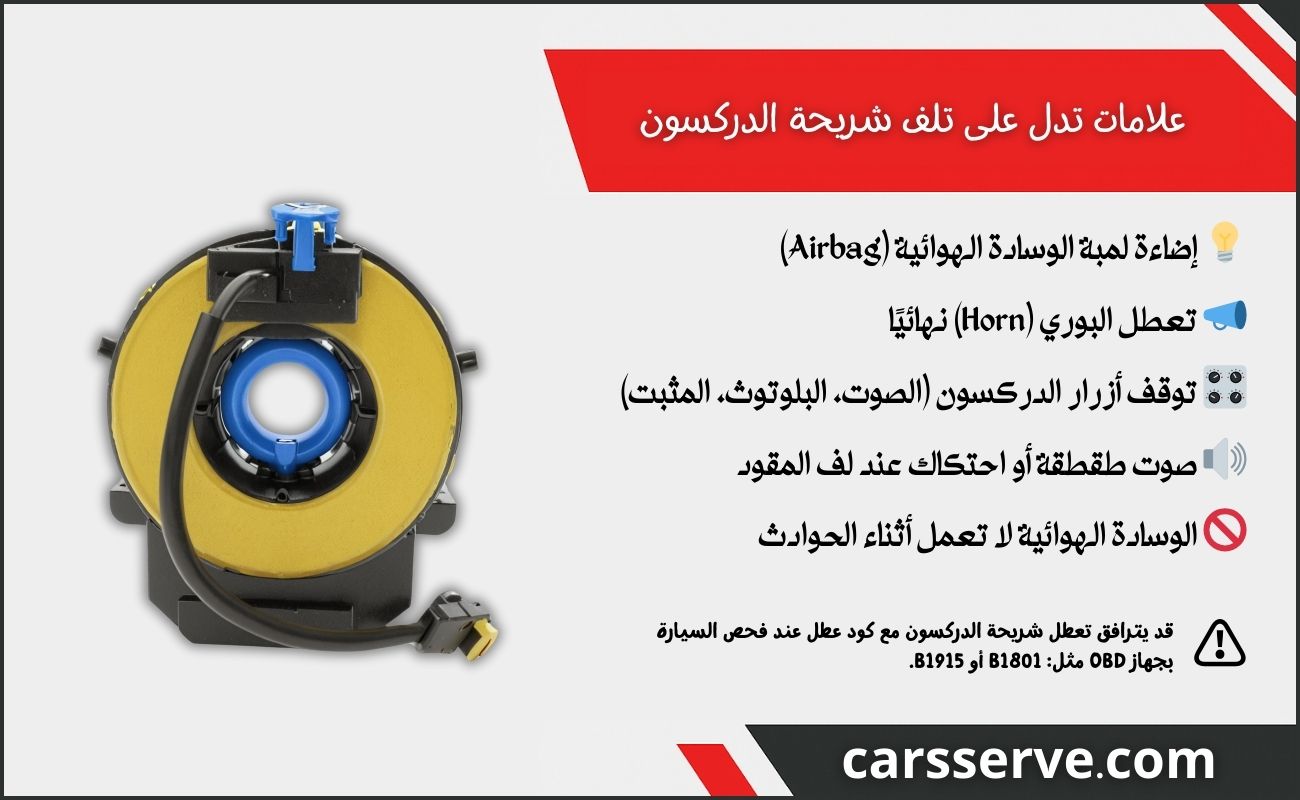

علامات تدل على تلف شريحة الدركسون

تلف شريحة الدركسون لا يظهر فجأة، بل يبدأ بمجموعة من الأعراض التحذيرية التي يجب الانتباه لها مبكرًا. إليك أبرز 5 علامات تدل على وجود خلل في الشريحة:

1. إضاءة لمبة الوسادة الهوائية (Airbag)

كيف تظهر العلامة؟

  • تضيء لمبة الايرباق على لوحة العدادات باستمرار بعد تشغيل السيارة.

  • قد تترافق مع كود عطل عند فحص السيارة بجهاز OBD مثل: B1801 أو B1915.

لماذا تحدث؟

  • الشريحة تنقل الإشارة الكهربائية من وحدة التحكم إلى الوسادة الهوائية.

  • عند تلفها، ينقطع الاتصال، مما يدفع وحدة التحكم لإظهار عطل عبر اللمبة التحذيرية.

ماذا يحدث إن تجاهلتها؟

  • قد تفشل الوسادة الهوائية في الفتح أثناء الحوادث.

  • يشكل ذلك خطرًا كبيرًا على سلامة السائق.

2. تعطل البوري (Horn) نهائيًا

كيف تكتشف المشكلة؟

  • الضغط على البوق لا يصدر أي صوت.

  • قد يكون مصحوبًا بعلامة الوسادة الهوائية أو عطل في أزرار أخرى.

السبب المحتمل:

  • سلك البوري يمر عبر شريحة الدركسون، وعند تلف أحد المسارات، يفشل البوق في العمل.

هل يمكن إصلاحه؟

  • غالبًا لا. إذا تأكد أن البوري والفيش سليمين، فالحل هو استبدال شريحة الدركسون.

3. توقف أزرار الدركسون (الصوت، البلوتوث، المثبت)

الأعراض الشائعة:

  • أزرار التحكم في الصوت أو الهاتف لا تستجيب.

  • بعض الأزرار قد تعمل، وبعضها الآخر لا.

الأسباب:

  • وجود قطع جزئي أو تلف داخلي في بعض خطوط الاتصال داخل الشريحة.

  • يمكن أن يكون التلف تدريجيًا.

كيفية التأكد:

  • يتم الفحص عبر جهاز OBD أو جهاز اختبار الدوائر الكهربائية (Multimeter).

4. صوت طقطقة أو احتكاك عند لف المقود

كيف يظهر؟

  • صوت خفيف أو قوي عند إدارة المقود، خصوصًا عند لفّه إلى النهاية يمينًا أو يسارًا.

السبب:

  • الشريط الحلزوني داخل الشريحة قد يكون تلف أو التف بشكل خاطئ.

  • في حالات كثيرة يكون بسبب تركيب خاطئ بعد صيانة سابقة.

ماذا يعني؟

  • استمرار الصوت قد يؤدي إلى تمزق كامل للشريحة، ما يسبب انقطاع مفاجئ للوظائف.

5. الوسادة الهوائية لا تعمل أثناء الحوادث

متى يحدث ذلك؟

  • عند وقوع حادث، قد لا تعمل الوسادة الهوائية رغم أنها كانت تعمل ظاهريًا قبل الحادث.

السبب:

  • الشريحة تكون تالفة جزئيًا، فلا تنقل الإشارة لحظة الطوارئ.

  • هذا العطل لا يُكتشف إلا بعد فشل الوسادة في الفتح.

كيف تتفادى ذلك؟

  • الفحص الدوري للشريحة عند ظهور أي أعراض سابقة.

  • استبدالها بمجرد ظهور لمبة الـ Airbag أو تعطل البوق.

أسباب تلف شريحة الدركسون

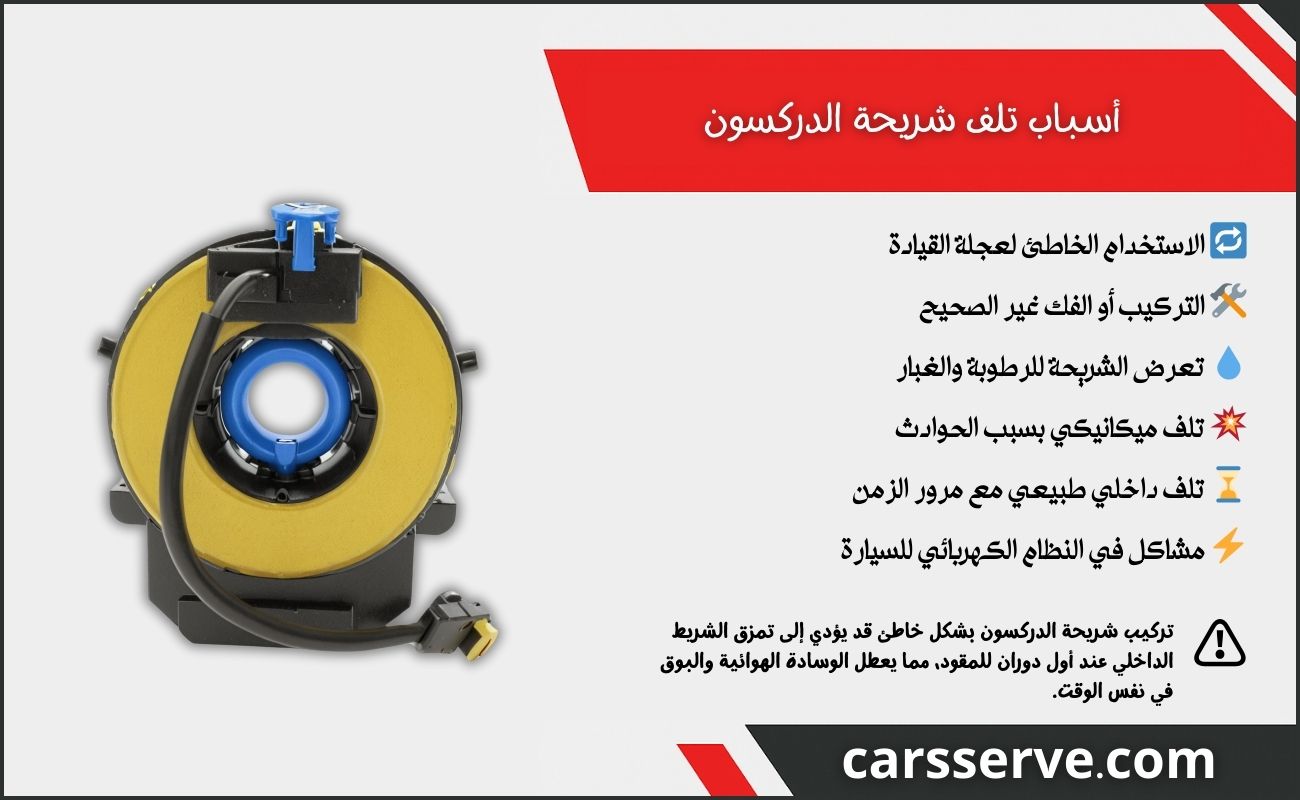

أسباب تلف شريحة الدركسون

تُعتبر شريحة الدركسون من المكونات الحساسة داخل نظام التوجيه في السيارة، ويؤدي تلفها إلى مشاكل في وظائف السلامة مثل الوسادة الهوائية، البوق، وأزرار التحكم.
لفهم أسباب تلفها بشكل أفضل، نستعرض أهم العوامل المؤدية لذلك بالتفصيل:

1. الاستخدام الخاطئ لعجلة القيادة

لف المقود بأقصى حد وبشكل متكرر

  • لف المقود إلى أقصى درجة يمينًا أو يسارًا ثم الاستمرار في محاولة لفه يزيد من الضغط على الشريط الحلزوني داخل الشريحة.

  • هذا يؤدي إلى تمزق أو تلف الأسلاك الداخلية بسبب تمددها أو التواءها بشكل زائد.

نصيحة:

  • تجنب لف المقود بقوة أو إلى نهاية المدى أكثر من اللازم دون ضرورة.

2. التركيب أو الفك غير الصحيح

تركيب شريحة الدركسون بدون محاذاة صحيحة

  • عند فك وتركيب عجلة القيادة أو الشريحة نفسها، إذا لم يتم ضبط الشريحة على الوضع الصحيح (وضع الصفر)، يحدث التواء داخلي للأسلاك.

  • يؤدي هذا إلى تلف الشريحة بعد استخدام قصير جدًا.

خطأ شائع:

  • عدم تثبيت علامات المحاذاة أو إهمال ضبط الشريحة عند التركيب.

3. تعرض الشريحة للرطوبة والغبار

تسرب الماء أو الرطوبة

  • الرطوبة المتسللة إلى داخل شريحة الدركسون تسبب تآكلًا في الأسلاك والموصلات.

  • هذا يؤثر سلبًا على توصيل الإشارات ويؤدي إلى فشل وظيفي تدريجي.

تراكم الغبار والأوساخ

  • الغبار يدخل إلى داخل الشريحة إذا تلف الغطاء الخارجي، مما يسبب احتكاكًا وتآكلًا ميكانيكيًا.

4. تلف ميكانيكي بسبب الحوادث

صدمات أو اصطدامات في عجلة القيادة

  • عند وقوع حادث، قد تتعرض الشريحة لضغط أو صدمة مباشرة أو غير مباشرة.

  • هذا يمكن أن يسبب قطعًا في الأسلاك أو تحطم الهيكل الداخلي للشريحة.

5. تلف داخلي طبيعي مع مرور الزمن

الاستخدام الطويل

  • مثل جميع القطع الإلكترونية والميكانيكية، قد تتعرض شريحة الدركسون للتلف نتيجة تآكل طبيعي بسبب الاستخدام المستمر.

  • خاصةً في السيارات القديمة أو التي قطعت مسافات طويلة.

6. مشاكل في النظام الكهربائي للسيارة

ارتفاع أو انخفاض الجهد الكهربائي

  • تقلبات التيار الكهربائي داخل السيارة قد تؤدي إلى تلف الموصلات داخل الشريحة.

  • فشل في نظام الشحن أو البطارية قد يؤثر على سلامة الدوائر الكهربائية بالشريحة.

كيفية فحص شريحة الدركسون يدويًا وطريقة تركيبها بشكل صحيح

فحص شريحة الدركسون يدويًا يُعتبر خطوة مهمة لتحديد ما إذا كانت الشريحة تالفة وتحتاج إلى استبدال. ويتم ذلك باستخدام أدوات بسيطة مع الحرص الشديد لتجنب تفعيل الوسادة الهوائية عن طريق الخطأ.

الأدوات المطلوبة للفحص والتركيب

الأداة الاستخدام
مفك براغي لفك المسامير حول المقود والغطاء
جهاز فحص (Multimeter) قياس استمرارية الأسلاك داخل الشريحة
أداة سحب المقود (Steering Puller) إزالة المقود بطريقة آمنة
علامة تحديد أو قلم أبيض لتحديد وضع المقود والشريحة قبل الفك

خطوات فحص شريحة الدركسون يدويًا

  1. افصل البطارية

    • انتظر 10 دقائق بعد فصل البطارية لتفريغ شحنة الوسادة الهوائية تمامًا.

  2. فك الوسادة الهوائية

    • باستخدام مفك خاص، قم بإزالة الوسادة الهوائية بعناية من المقود.

  3. أزل عجلة القيادة

    • استخدم أداة السحب لإزالة المقود دون التأثير على الشريحة.

  4. افحص الشريحة بصريًا

    • تحقق من وجود أي قطع أو تلف واضح في الشريط الحلزوني أو الأسلاك.

  5. استخدم الملتيميتر

    • تحقق من استمرارية الإشارات الكهربائية داخل الشريحة. إذا كانت القراءة “0” أو “لا شيء”، فغالبًا الشريحة تالفة.

خطوات تركيب شريحة الدركسون بشكل صحيح

الخطوة التوضيح
ضبط الشريحة على الوضع “الوسطي” لف الشريحة لأقصى اتجاه، ثم عدّ عدد اللفات وارجعها إلى المنتصف (مثلاً 2.5 لفة).
تركيب الشريحة في مكانها ثبتها على قاعدة المقود بإحكام دون إجبارها على وضع غير طبيعي.
إعادة تركيب المقود والوسادة تأكد من محاذاة العلامات التي وضعتها عند الفك لضبط الاتجاه الصحيح.
توصيل البطارية وتجربة الوظائف شغّل السيارة وتأكد من عمل البوق، الأزرار، وعدم ظهور لمبة الوسادة الهوائية.

⚠️ تحذير مهم

تركيب شريحة الدركسون بشكل خاطئ قد يؤدي إلى تمزق الشريط الداخلي عند أول دوران للمقود، مما يعطل الوسادة الهوائية والبوق في نفس الوقت.

نصائح مهمة للحفاظ على شريحة الدركسون في سيارتك

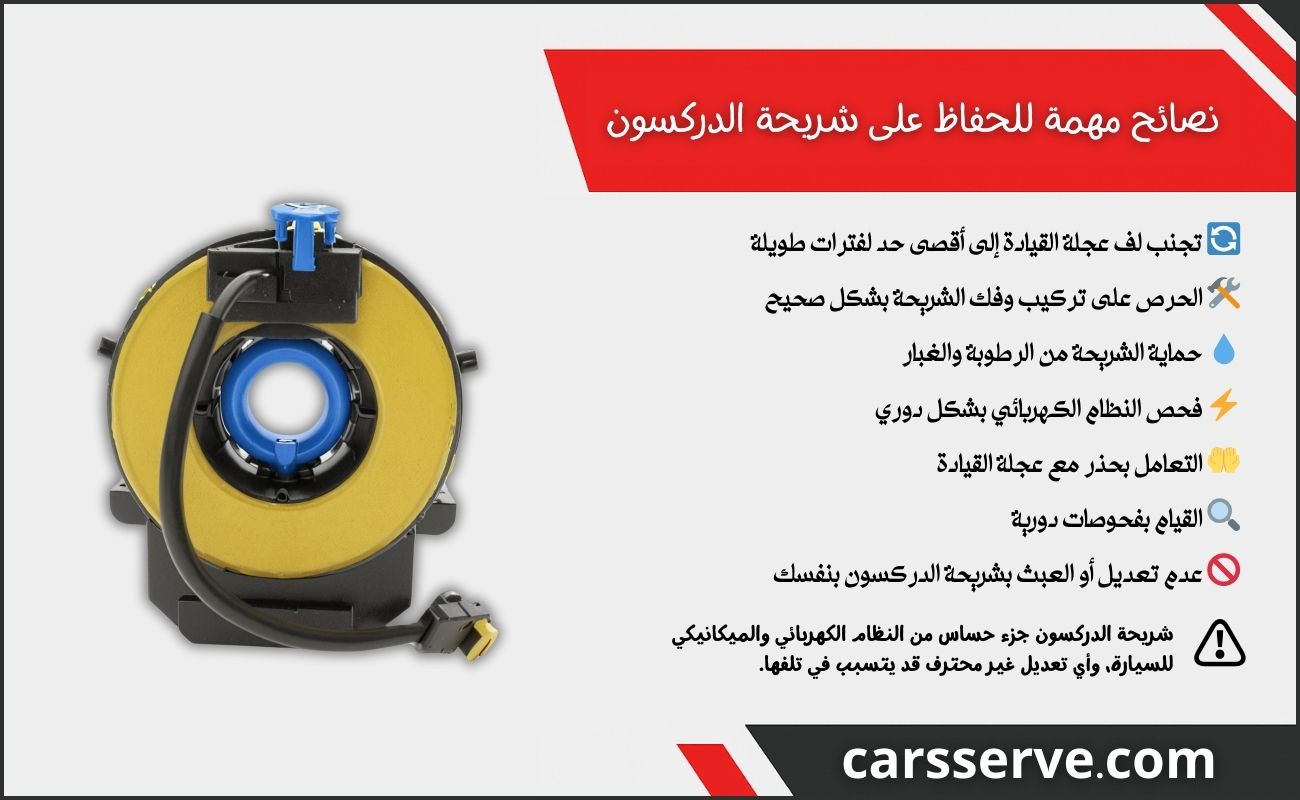

نصائح مهمة للحفاظ على شريحة الدركسون في سيارتك

تُعتبر شريحة الدركسون من أهم المكونات التي تضمن سلامة ووظائف عجلة القيادة مثل الوسادة الهوائية، البوق، وأزرار التحكم. للحفاظ عليها أطول فترة ممكنة، اتبع هذه النصائح العملية:

1. تجنب لف عجلة القيادة إلى أقصى حد لفترات طويلة

  • لف المقود بشكل مفرط ومتكرر يؤدي إلى تمدد وتمزق الشريط الحلزوني داخل الشريحة.

  • حاول ألا تدير المقود إلى الحد الأقصى إلا عند الضرورة مثل المناورات الضيقة.

2. الحرص على تركيب وفك الشريحة بشكل صحيح

  • عند إجراء صيانة أو استبدال الشريحة، تأكد من ضبطها على وضعية الصفر (المنتصف) قبل تثبيتها.

  • الاستعانة بفني متخصص يضمن تركيب الشريحة بشكل دقيق يمنع التلف المبكر.

3. حماية الشريحة من الرطوبة والغبار

  • حافظ على سلامة الغطاء الخارجي للشريحة لمنع دخول الماء أو الأتربة.

  • إذا تعرضت السيارة للغسيل الداخلي أو الأمطار الغزيرة، تحقق من عدم تسرب المياه إلى داخل المقود.

4. فحص النظام الكهربائي بشكل دوري

  • حافظ على صحة بطارية السيارة ونظام الشحن لتفادي تقلبات الجهد الكهربائي التي قد تؤثر على الشريحة.

  • قم بفحص كهربائي شامل في مراكز الصيانة المعتمدة لضمان سلامة الدوائر الكهربائية.

5. التعامل بحذر مع عجلة القيادة

  • تجنب توجيه عجلة القيادة بعنف أو دفعها بقوة أثناء القيادة أو الوقوف.

  • لا تستخدم عجلة القيادة كعامل سحب أو دعم أثناء دخول السيارة أو خروجها.

6. القيام بفحوصات دورية

  • راقب علامات تلف الشريحة مثل إضاءة لمبة الوسادة الهوائية أو تعطل البوق.

  • عند ظهور أي علامات، توجه فورًا لفحص الشريحة لدى مختص لتجنب المضاعفات.

7. عدم تعديل أو العبث بشريحة الدركسون بنفسك

  • شريحة الدركسون جزء حساس من النظام الكهربائي والميكانيكي للسيارة، وأي تعديل غير محترف قد يتسبب في تلفها.

  • اعتمد دائمًا على ورش معتمدة ومختصين عند الحاجة للصيانة.

الخلاصة

تُعتبر شريحة الدركسون جزءًا حساسًا ومهمًا في نظام التوجيه والسلامة في سيارتك، حيث تؤثر بشكل مباشر على أداء الوسادة الهوائية، البوق، وأزرار التحكم في عجلة القيادة.
إذا لاحظت أي من الأعراض السابقة، فلا تتجاهلها، وسارع بفحص الشريحة يدويًا أو عبر مركز صيانة مختص، لأن تجاهلها قد يعرض سلامتك وسلامة الركاب للخطر.
